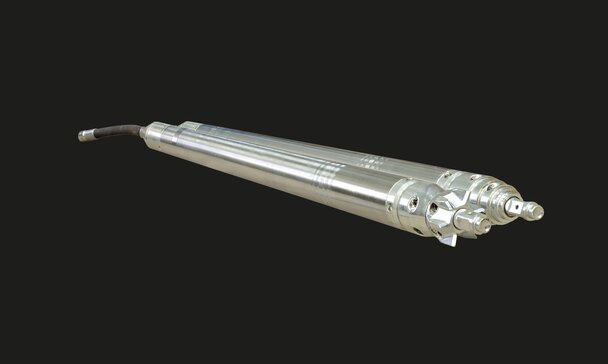

Maszyny przeciskowe grundomat
SPRAWDZONE I SKUTECZNE URZĄDZANIA DOSKONALONE OD PONAD PIĘCIU DEKAD
RAKIETY ZIEMNE GRUNDOMAT to napędzane pneumatycznie urządzenia potocznie zwane „kretami” przeznaczone do precyzyjnych instalacji rurociągów o zróżnicowanej średnicy w technologii bezwykopowej.
Niesterowalna metoda przeciskowa przy użyciu kretów dedykowana jest do instalacji rur w zakresie Ø 45 – 180mm na krótkich dystansach do ok. 25m np. do przyłączy domowych czy podziemnych przejść pod drogami.
Podczas pracy maszyną GRUNDOMAT „do przodu” gleba zostaje wepchnięta i zagęszczona w otaczającym gruncie. W ten sposób powstaje kanał przewodowy, do którego wciągane są krótkie rury PVC lub długie PE, bądź kable.
Dzięki zróżnicowanym akcesoriom instalacja rur może być wykonana już podczas pierwszego marszu bezpośrednio za maszyną lub na marszu powrotnym za pomocą szekli zamocowanej do głowicy urządzenia. Istnieje również możliwość ręcznego wciągnięcia rur przy użyciu końcówki skrawającej mocowanej do węża do sprężonego powietrza. Maszyny GRUNDOMAT mogą być również wykorzystywane do odnawiania rurociągów (od rozmiaru 95mm), wbijania rur (od rozmiaru 130mm) oraz do palowania fundamentów.

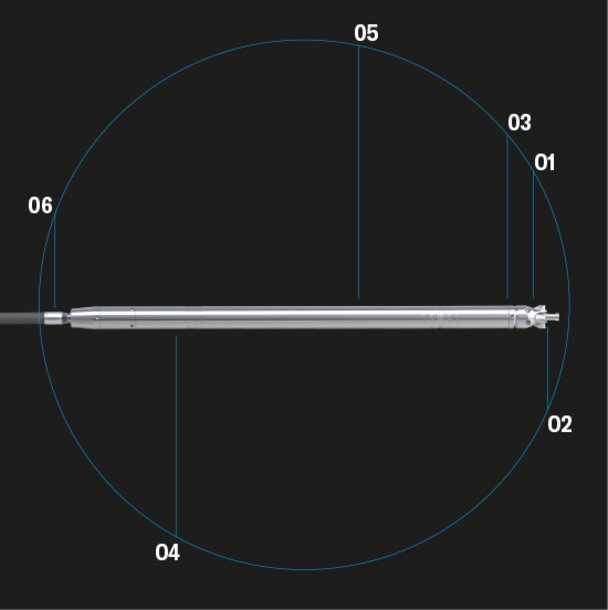

BUDOWA PNEUMATYCZNEJ MASZYNY PRZECISKOWEJ GRUNDOMAT
01 Głowica stopniowana lub koronkowa z dwuaktowym uderzeniem
02 Koncentracja energii uderzenia w kierunku przecisku
03 Brak przedniej blokady maszyny
04 Obudowa o niskim zużyciu i niskich wymaganiach konserwacyjnych
05 Łatwy do odczytania wskaźnik zużycia
06 Szeroki zakres opcji mocowania do różnych zastosowań
PRZYKŁAD ZASTOSOWANIA
Przydomowy przyłącz wodociągu za pomocą maszyny GRUNDOMAT
najważniejsze zalety grundomat-ów
1. PRZYKŁAD ZASTOSOWANIA
Ruchoma głowica kreta i praca w systemie 2-taktowym zapewnia maksymalną moc
penetracji i precyzyjną wydajność przecisku. GRUNDOMAT może być stosowany niemalże we wszystkich glebach podatnych na przemieszczanie. Głowica koronowa została zaprojektowana z myślą o precyzyjnym przebiciu nawet w glebach bardzo kamienistych i gęsto usypanych.
2. BEZKONKURENCYJNA WYTRZYMAŁOŚĆ
Zaawansowana technologia przesuwania, wypierania i zagęszczania gleby zapewnia
wyjątkową trwałość przy stale utrzymywanej maksymalnej wydajności. Krety firmy TRACTO zostały zaprojektowane tak, aby obszary przenoszące energię były chronione przed uszkodzeniem a nakład energii związany z obsługą urządzenia był minimalny.
3. WSZECHSTRONNOŚĆ ZASTOSOWANIA
Dostępne zróżnicowane mocowania takie jak stożek powrotny, rura tulejowa lub połączenie rury PE, pozwalają na wykorzystywanie maszyn przeciskowych GRUNDOMAT w każdych warunkach gruntowych oraz do instalacji rur różnego typu. Dodatkowo oprócz prac horyzontalnych istnieje możliwość wykonywania pionowych otworów do fundamentów palowych.
4. NIEZAWODNOŚĆ
Bezkompromisowej jakości komponenty, chromowana obudowa zarówno z zewnątrz jak i wewnątrz, specjalnie hartowany i zabezpieczony antykorozyjnie tłok, dłuto i
głowica stanowią o niezawodności i są gwarancją najwyższego bezpieczeństwa pracy.
5. WYJĄTKOWA ERGONOMIA
Obsługa urządzenia GRUNDOMAT jest niezwykle wygodna i można ją dostosować do indywidualnych potrzeb. Operator może zachować kontrolę podczas zmiany biegów zarówno poprzez ręczne obrócenie węża bądź przesunięcie dźwigni w przypadku użycia mechanizmu servo.
CO WYRÓŻNIA KRETA GRUNDOMAT
ZAWSZE SKONCENTROWANY NA CELU DZIĘKI PRACY DWUTAKTOWEJ
Inteligentne rozwiązanie oparte na dwóch uderzeniach głowicy następujących jeden po drugim pozwala na skierowanie całej energii uderzenia tam, gdzie jest potrzebna – z łatwością pokonuje tarcie korpusu i opór głowicy.

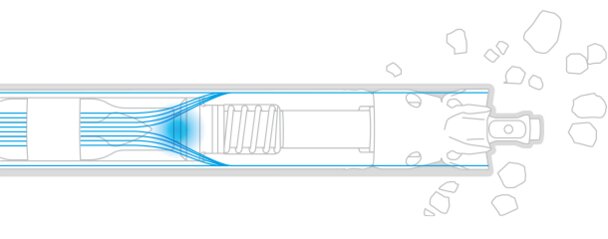

PIERWSZY TAKT
W pierwszym takcie tłok przekazuje energię na dłuto, tak że głowica wykonuje otwór, rozbija i usuwa przeszkody. Energia uderzenia tłoka skoncentrowana jest na dłucie i głowicy przeciskowej.

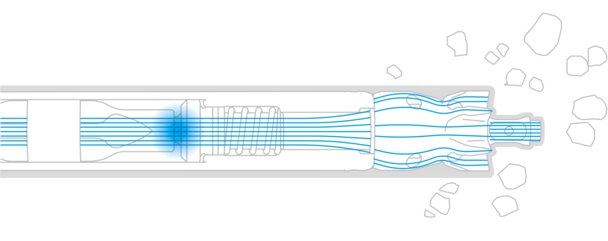

DRUGI TAKT
W drugim takcie, gdzie głowica przeciskowa porusza się swobodnie w wydrążonym otworze, energia tłoka jest przekazywana do korpusu. Cała maszyna, ewentualnie wraz z podczepioną rurą, przesuwa się do przodu.
DWA WARIANTY GŁOWICY
W celu optymalnego dostosowania do rożnych warunków gruntu przeciski GRUNDOMAT wyposażone są w ruchomą głowicę koronową lub stopniowaną. Obie wersje pracują równie precyzyjnie, stabilnie i efektywnie, każda na swój sposób.

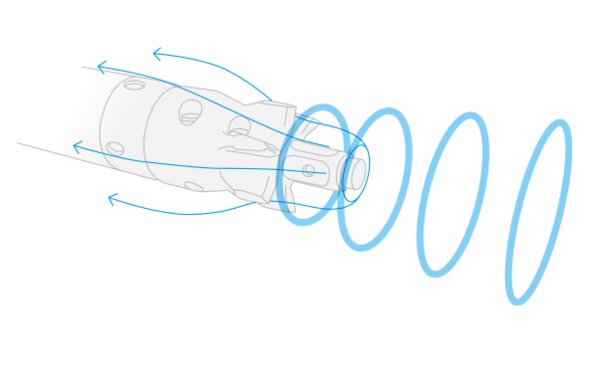

GŁOWICA KORONKOWA
Zakończona agresywną koronką o bardzo dużej sile przebicia. Sprawdzi się w najtrudniejszych warunkach zarówno w luźniejszej ziemi z dużą ilością kamieni jak i zbitych gruntach z przewarstwieniami.
Głowica stopniowana
Sprawdzona przez dziesięciolecia głowica stopniowana może być stosowana uniwersalnie we wszystkich gruntach wypieranych i jest klasycznym rozwiązaniem wśród maszyn przeciskowych.

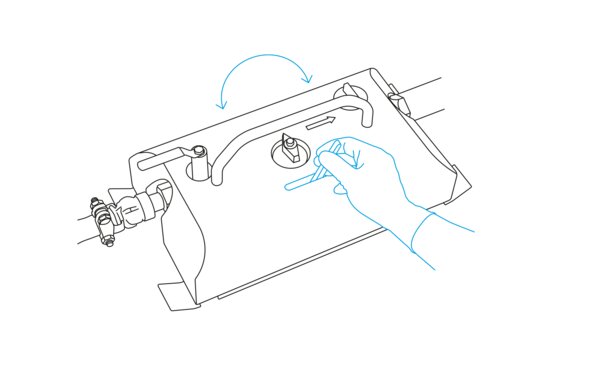

Zmiana kierunku pracy za pomocą servo
kontrola z servo
Nasze urządzenie servo ułatwia przełączanie z biegu do przodu na bieg do tyłu przez zwykłe przełożenie dźwigni (1-biegowe). Wbudowana olejarka mgławicowa zapewnia jednocześnie doprowadzanie do maszyny płynu smarującego GRUNDO-OIL oraz najwyższą wydajność i siłę przebicia.

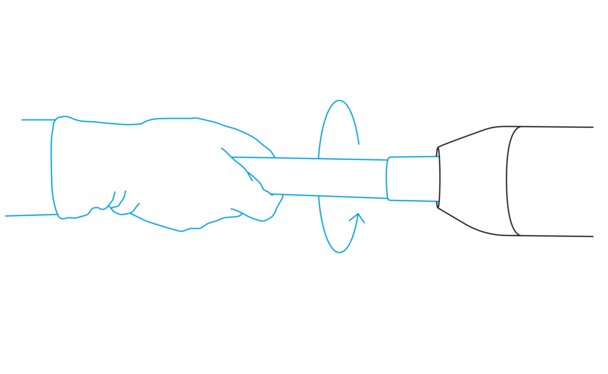

Zmiana biegu i kierunku pracy poprzez obrót węża
GRUNDOMAT ze sprawdzoną metodą obrotu węża jest przełączany z biegu do przodu na bieg do tyłu w prosty sposób przez obrócenie węża sprężonego powietrza. W tym przypadku doprowadzanie oleju do przecisków zapewnia olejarka mgławicowa.
Dane techniczne
Wersja krótka
| S45 | S45 | S65 | S75 | S95 | S110 | S130 |
|---|---|---|---|---|---|---|
| Długość: | 894 mm | 1,097 mm | 1,295 mm | 1,532 mm | 1,548 mm | 1,604 mm |
| Średnica maszyny: | 45 mm | 65 mm | 75 mm | 95 mm | 110 mm | 130 mm |
| Max. średnica głowicy: | 40 mm | 50 mm | 63 mm | 85 mm | 90 mm | 110 mm |
| Waga: | 8 kg | 18 kg | 28 kg | 56 kg | 86 kg | 107 kg |
| Zużycie powietrza: | 0.35 m³/min | 0.65 m³/min | 0.8 m³/min | 1.3 m³/min | 1.4 m³/min | 2.4 m³/min |
| Sterowanie ciągiem, częstotliwością skoku: | 580 min-1 | 570 min-1 | 490 min-1 | 370 min-1 | 370 min-1 | 370 min-1 |
| Sterowanie za pomocą servo: | – | 640 min-1 | 460 min-1 | 370 min-1 | 370 min-1 | 370 min-1 |
Dane techniczne
Wersja standardowa
| 45 | 55 | 65 | 75 | 85 | 95 | 110 | 130 | 145 | 145 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Długość: | 979 mm | 1,108 mm | 1,328 mm | 1,465 mm | 1,550 mm | 1,732 mm | 1,751 mm | 1,740 mm | 2,010 mm | 2,212 mm |
| Średnica maszyny: | 45 mm | 55 mm | 65 mm | 75 mm | 85 mm | 95 mm | 110 mm | 130 mm | 145 mm | 180 mm |
| Max. średnica głowicy: | 40 mm | 45 mm | 50 mm | 63 mm | 75 mm | 85 mm | 90 mm | 110 mm | 125 mm | 160 mm |
| Waga: | 9 kg | 14.4 kg | 25 kg | 34 kg | 46 kg | 65 kg | 96 kg | 117 kg | 168 kg | 260 kg |
| Zużycie powietrza: | 0.35 m³/min | 0.4 m³/min | 0.7 m³/min | 1 m³/min | 0.95 m³/min | 1.5 m³/min | 1.6 m³/min | 2.6 m³/min | 3.4 m³/min | 4.5 m³/min |
| Sterowaniem ciągliem częstotliwością skoku: | 530 min-1 | 470 min-1 | 450 min-1 | 385 min-1 | 370 min-1 | 325 min-1 | 320 min-1 | 320 min-1 | – | – |
| Sterowanie za pomocą servo: | – | – | 460 min-1 | 400 min-1 | 370 min-1 | 325 min-1 | 320 min-1 | 320 min-1 | 310 min-1 | 260 min-1 |
